〔南京1002厂〕J6E光学经纬仪

实物图

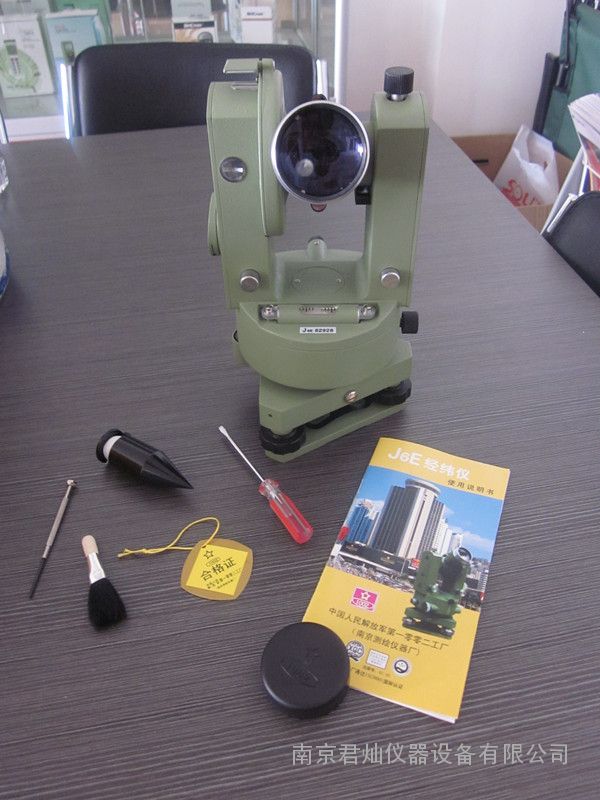

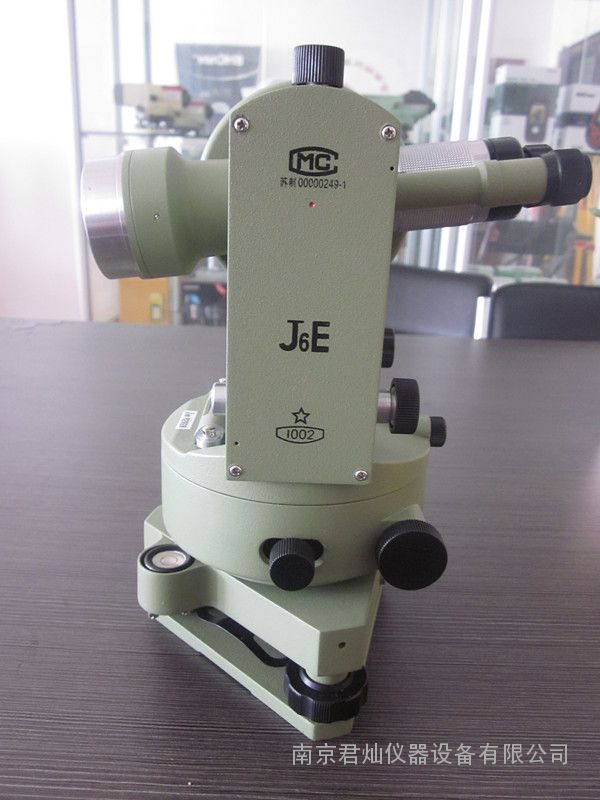

侧面图展示	全套图展示

の产品特点：

〆仪器可在＋45°C ～－25°C 环境中工作精度可靠；
〆J6光学经纬仪望远镜成倒像；J6E光学经纬仪望远镜成正像；
〆度盘采用带尺读数系统，水平和垂直读数同一照明，使用方便；
〆竖轴采用强制定心和球面导轨滚珠支承的半运动式轴系，定平和置中精度高；
〆基座装有防偏扭簧片。

の技术规格：

〆望远镜
成像                          正像
放大率                       29 倍
物镜有效孔径            40 毫米
视场角                     1°20′
视距乘常数                100
视距加常数                0
鉴别率                       <3.6″
调焦范围                    2 米～∞
物镜壳外径                φ46-0.05 毫米
望远镜长度                180 毫米

〆显微镜放大率
水平读数系统   73 倍
竖直读数系统   74 倍

〆读数系统
水平度盘分划直径 93.4 毫米
水平度盘读数分划 1′（估读 6″）
竖直度盘分划直径 73.4 毫米
竖直度盘读数分划 1′（估读 6″）

〆水准器角值
照准部水准器     30″/2 毫米
指标水准器       30″/2 毫米
圆水准器            8′/2 毫米

〆光学对点器
放大率               1.1 倍
视场角               4°

〆外形尺寸及重量
仪器高                     200 毫米
仪器净重                 4.2 公斤
仪器箱外形尺寸         370×230×180 毫米
仪器箱重                2.5 公斤
三角架重                 4.6 公斤
全套仪器重               11.3 公斤

の配置清单：

1光学经纬仪〔主机〕×1
2三角架×1
3仪器箱×1
4管状定向磁针〔选购件〕×1
5测锤 ×1
6望远镜折光镜×1
7显微镜折光镜×1
8橙色滤光镜×1
9黑色滤光镜×1
10毛刷×1
11改针×2
12绒布×1
13扳手×1
14小起子×1
15中起子×1
16望远镜物镜盖×1
17太阳罩×1
