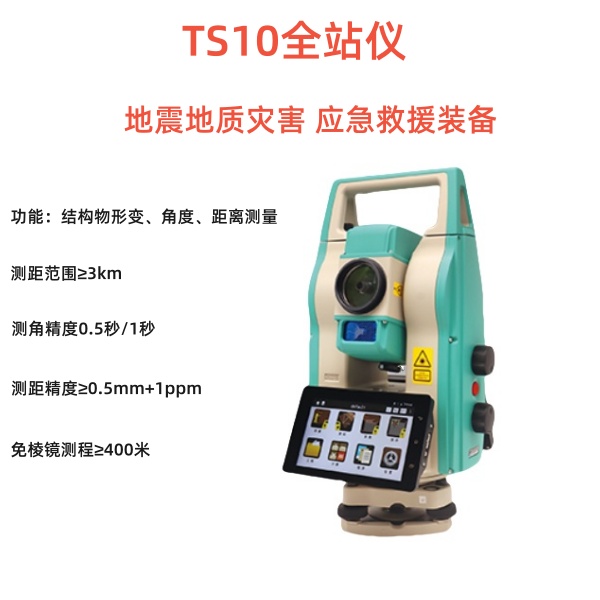

星瑞达TS10A全站仪用于对灾害事故现场结构物形变、距离、角度等进行精确测量，为救援提供数据技术支撑。测距范围≥3km,具有超高精度角度和距离测量系统，测距精度≥0.5mm+1ppm,无棱镜测程≥400m。

功能特点

1. 高精度测量

• ‌角度测量‌：采用绝对编码测角技术，确保测量精度。
• ‌距离测量‌：支持有合作目标（棱镜）和无合作目标（免棱镜）测量，精度高达毫米级。

2. 自动化功能

• ‌自动搜索棱镜‌：无需人工粗瞄，自动搜索并锁定棱镜，提高测量效率。
• ‌ATR自动照准‌：一键自动照准并锁定棱镜中心，即使在复杂多变的观测条件下也能稳定工作。
• ‌远程自动化监测‌：支持远程操作和数据传输，便于实现无人值守的自动化监测。

3. 高速测角技术

• ‌高速CCD‌：采用四重探测高速CCD，刷新率*高可达5000HZ，转速*高可达360°/s，快速完成测量目标。

4. 智能监测软件

• ‌安卓系统‌：搭载安卓9.0系统（或更高版本），支持二次开发和预装第三方APP软件。
• ‌数据分析‌：支持实时显示2C、指标差等测量数据，支持累计变化量分析、基准点稳定性分析等。
• ‌图形化展示‌：支持二维、三维图形化分析，直观地查看监测点变化情况。

5. 多功能通讯接口

• ‌集成接口‌：集供电、RS232、USB接口于一身，实现多功能通讯。
• ‌远距离蓝牙‌：选配600米超远距离蓝牙，支持远程无线通讯。

6. 稳定的伺服系统

• ‌力矩电机‌：采用力矩电机，优化无接触转动设计，手轮响应时间优于0.5s。
• ‌无接触设计‌：电机定子与转子之间采用无接触设计，速度优于涡轮涡杆电机。

广泛的行业应用

• ‌顶管导向系统‌：实时获取坐标姿态，测量精度远超经纬仪法。
• ‌桥梁监测‌：配合丰富监测方案，具有算法合理、系统精度稳定等特点。
• ‌水利设施监测‌：组成大坝监测系统，为大坝安全提供保障。
• ‌基坑监测‌：提供一系列灵活的解决方案，提高效率和安全性。
• ‌高校定制‌：配备高性能二次开发程序，允许高校根据自身情况开发软件。
• ‌结构安装‌：组成三维测量系统，为各类部件测定精密的空间位置。



优势总结

• ‌高精度‌：采用先进的测角技术和距离测量技术，确保测量结果的准确性。
• ‌高自动化‌：支持自动搜索棱镜、自动照准目标等功能，提高测量效率。
• ‌高配置‌：搭载安卓系统和高性能伺服系统，支持二次开发和多功能通讯。
• ‌广泛适用‌：适用于多种行业应用场景，满足不同领域的测量需求。
• ‌稳定可靠‌：具备防尘防水能力和稳定的伺服系统，确保在各种环境下都能正常工作。



技术亮点

1. ‌亚毫米级监测精度‌

• 采用四重探测高分辨率CCD阵列，结合5000Hz高速测角刷新率，实现0.5"级角度测量精度
• 动态测距补偿算法
• 双轴液体光电补偿器（补偿范围±6'，精度1"）

• ‌智能操作系统架构‌

• 基于Android 9.0的开放式工业级平台
• 支持SDK二次开发，兼容BIM/GIS数据接口
• 内置多任务处理引擎，可并行执行数据采集、无线传输与实时分析

• ‌自动化测量体系‌

• ATR（Automatic Target Recognition）增强型识别系统
• PS（Precise Search）智能追踪模块

系统架构

模块	技术规格	性能优势
伺服驱动	力矩电机+无刷闭环控制	零回程差，转动定位精度0.3"
通信系统	600m蓝牙5.2+Wi-Fi 6双模	支持多设备Mesh组网
影像辅助	500万像素CMOS+AI图像识别	自动生成全景影像拼接图（FoV 120°）
环境感知	集成式温压湿传感器	实时大气改正模型精度±0.5ppm



工程应用场景

1. ‌重大基础设施监测‌

• 大坝形变监测：通过多源异构数据融合，实现毫米级位移监测（MTBF>10,000小时）
• 轨道交通监测：支持50组棱镜阵列同步观测，采样频率*高5Hz

• ‌地下工程导向‌

• 顶管施工导向系统：
  • 双靶标解算算法
  • 三维姿态解算精度：±2mm/100m
• 盾构姿态监测：融合IMU数据，实现全自动导向

• ‌智能建造领域‌

• 钢结构安装定位：
  • 支持BIM模型实时比对
  • 空间坐标解算响应时间<0.5s
• 数字孪生数据采集：兼容IFC/COLLADA格式输出



技术演进方向

• ‌边缘计算能力‌：集成NPU单元，实现测量数据本地化处理
• ‌增强现实辅助‌：通过HoloLens2实现测量数据三维可视化叠加
• ‌能源管理系统‌：智能功耗控制技术，续航能力提升



技术参数

项目	描述/参数
仪器型号	TS10A
测角方式	绝对编码测角技术
*小读数	0.1"
精度	0.5"
探测方式	水平盘：四对径；竖直盘：四对径
棱镜距离测量	测程：单棱镜/三棱镜组 4000m/6500m (有合作目标)； 精度：±(1+1×10^-6·D)mm 测量时间：单次1.0s, 连续0.3s, 跟踪0.2s
免棱镜距离测量	测程（柯达灰，90%反射率）：1000m (无合作目标)； 反射板：1000m； 精度：±(3+2×10^-6·D)mm, 测量时间：单次1.0s, 连续0.3s, 跟踪0.2s
伺服系统	马达类型：高精度电磁直驱伺服电机； *高转速：360°/s
超级搜索PS	搜索范围：1.5~300m  (标准圆棱镜，典型搜索时间 <15s)； 典型搜索范围：20°（垂直方向）； 360°（水平方向）； 自定义搜索窗口：支持
自动照准ATR	测程（标准棱镜）：1.5~1200m； 跟踪模式 600m； 重复照准精度：0.5"； 多目标识别*小角度：5； 视场中搜索时间：<5s； 视场：1.2°（垂直方向），1.5°（水平方向）； 自定义搜索窗口：支持
望远镜	物镜有效孔径：望远45mm, 测距47mm； 放大倍率：30X； 视场角：1°30； *小对焦距离：1.5m
系统与通讯	数据传输接口：蓝牙、WiFi、热点、USB、micro USB、RS232串口； 4G/3G/2G：移动，联通，电信； 系统版本：Android 9.0
补偿器	双轴液体光电式电子补偿器 （补偿范围：±6'，精度1"，分辨率0.1″）
气象修正	输入温度气压自动改正
导向光	支持
圆水准器	6'/2mm
ROM/RAM	ROM：32GB；RAM：3GB
自动量仪器高	范围：0.6m-2m；精度：1.5mm
显示部分	屏幕类型：双面，LCD,图形式； 屏幕尺寸：6.0英寸； 数字显示：*大99999999.9999m, *小0.1mm
影像	广角相机传感器：500万像素CMOS传感器； 镜头：定焦； 视场角：水平方向±7.05°，垂直方向±5.3°
供电	电源：6400mAh锂电池； 电压：直流14.4V； 连续工作时间：6小时； 外接电源电压：12-30V
尺寸	430mmx255mmx235mm
重量	9.5KG
环境性能	防尘防水等级：IP66； 工作温度：-20℃~+50℃； 存储温度：-40℃~+70℃；





适用范围：

地震救灾、应急救援、消防应急

道路工程‌：路线勘测、边坡监测

‌桥梁工程‌：桥墩定位、形变观测

‌隧道工程‌：贯通测量、断面扫描

露天矿边坡稳定性监测

井下巷道三维建模

地质剖面数据采集

矿物普查、勘探和采掘、

修建铁路、公路、桥梁

农田水利、城市规划与建设

战场准备、港湾、要塞、机场、基地以及军事工程建设

造船及航空工业等方面进行精密定位与安装
